PRODUCT
製品詳細
小型LTCインサータ―
型番TIS-C30
希望小売価格190,000円（税込209,000円）
・SDI出力は2出力。内1系統はスーパー（TC）ON/OFF可能
・1080i/59.94、1080i/50、1080PsF/23.98に対応
・入力された信号フォーマットを自動検出し出力フォーマットを変更
・本体電源（DC入力）、スクリューコネクターで抜け止め防止
・TC表示のフレームを消すことが可能
・文字サイズ（TC）大／小選択可能
・重畳するタイミング、１Ｆ加算しないモード機能あり
『本製品は販売を終了いたしました（2022年9月）』
概要
TIS-C30は、HD-SDI信号にTC（LTC）入力されたタイムコードを重畳させる装置です。
TCデーターはANSI信号のVITC及びLTCの領域に同時に重畳されます。

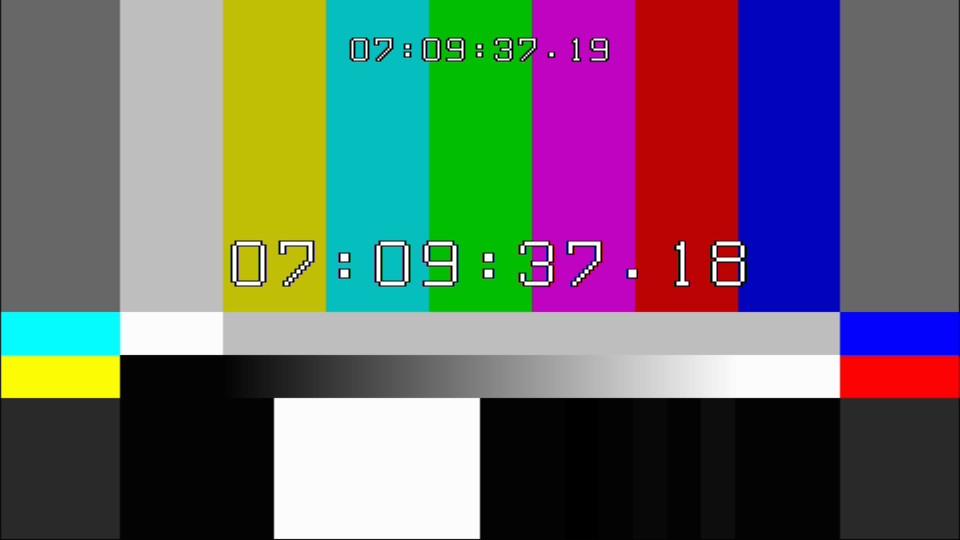

また、スーパー機能を持っておりタイムコード表示は画面の上下だけでなく左右にも指定可能です。
TC入力はスルーOUTがあるため複数のTIS-C30をカスケード接続が可能です。
電源コネクタ（DC+12V）はスクリュータイプを採用しておりプラグ抜けを防止します。バッテリー駆動（DC+9V～+18V）にも対応しております。
特長
・SDI出力は2出力（内1系統はスーパーON/OFF可能）
・スーパーの位置は右上、上中央、左上、右下、下中央、右下の６ヶ所から選択
・TC表示の文字サイズ大／小選択
・フレームカウントの非表示が可能
・アンシラリーへ重畳する際、1F足さないことが可能 ※前段にFS等がある場合に有効
・TC入力は１～５Vp-pに対応
・TCスルーOUT端子付き
・HD-SDI映像フォーマットは1080i/59.94、1080i/50、1080PsF/23.98に対応
・入力された信号フォーマットを自動検出し出力フォーマットを変更
・映像入力のステータス表示で入力の有無を確認可能
ブロック図

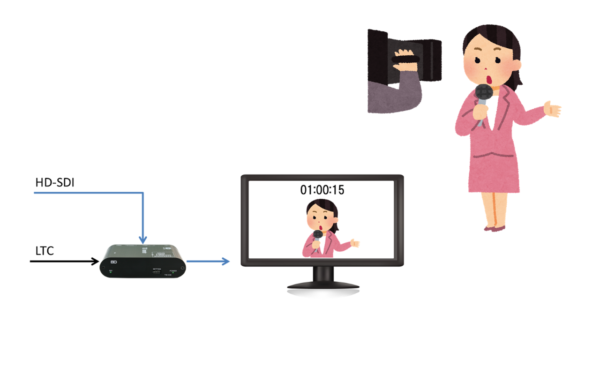

フロアーモニター用途 ※TIS-C30はフレームを消して表示することができます。

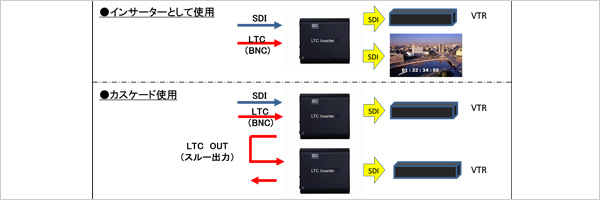

基本使用例
使用例：LTC-C30とTIS-C30組み合わせ

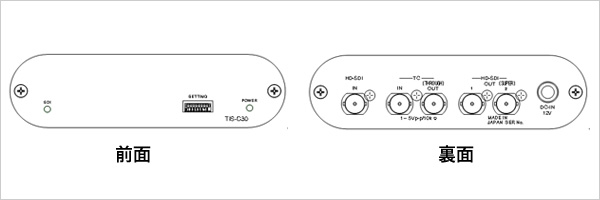

製品外観
仕様
| 入力信号 ・HD-SDI IN ・TC IN | SMPTE292M準拠 0.8Vp-p/75Ω BNC 1系統 SMPTE309M-1999準拠 1Vp-p～5Vp-p/10KΩ BNC 1系統 |
|---|---|
| 出力信号 ・SDI OUT 1/2 (2はSUPER可) ・TC スルーOUT | SMPTE292M準拠 0.8Vp-p±10%/75Ω BNC 1系統 BNC 1系統 |
| 映像フォーマット | 1080i/59.94 1080i/50 1080PsF/23.98 |
| 外形寸法 | 130(W)×35(H)×138(D) (突起物含まず) |
| 質量 | 550g |
| 動作温度 | 0～40℃ |
| 動作湿度 | 20～80%RH（ただし結露なき事） |
| 電源 | DC+9V～+18V 1系統 |
| 消費電力 | MAX0.43A (5.17VA) |
| 映像遅延 | 約1.0μs |
| [付属AC電源アダプター] | |
| 電源入力 | AC100～240V 47/63Hz 0.45A |
| 電源出力 | DC +12V/1.5A |
| 消費電力 | MAX 1.5A（18VA） |
| 動作温度 | 0～40℃ |
| 動作湿度 | 20～80％RH（ただし結露なき事） |
オプション
ラックマウントキット RM-C02
15,000円（税込16,500円）
- 1Uで3台収納可能
ラックマウントキット用ブランクパネル RM-C03
5,800円（税込6,380円）
- Compactシリーズ専用
バッテリーマウント BM-C30
35,000円（税込38,500円）
- 駆動目安時間：IDX社製E-7S使用時、約12時間使用可
