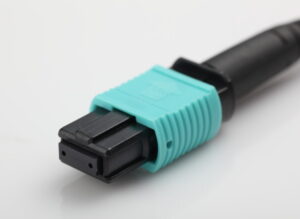

本製品はらせん状のスパイラルアーマーを搭載したコア径50μmのOM3 規格対応マルチモード石英系GI 型MPO ケーブルです。8 芯/12 芯をラインナップ。ケーブル長は最大300m までカスタマイズ可能。アーマー構造を採用しながら、標準仕様のケーブルと同じ3.0mmのケーブル径を維持、最小曲げ半径30mmの柔軟なケーブルを実現しています。

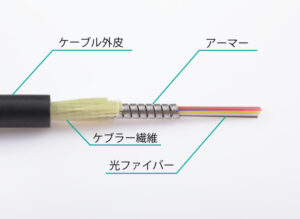

◇スチール製アーマー構造採用

ケーブル外皮の内側にスパイラル状のスチール製アーマーを搭載。
踏みつけなどの側圧に強く( 最大1,000kg ) 、光ファイバーの損傷を防ぎます。

◇細径Φ3ｍｍのスリムケーブル

ケーブル内部にスチール製アーマーを搭載しながらもΦ3mmのスリムケーブルを実現。
取り回しがしやすくケーブルがかさばりません。
ケーブルは柔らかくしなやかで、最小曲げ半径30mmの柔軟性を併せもっています。

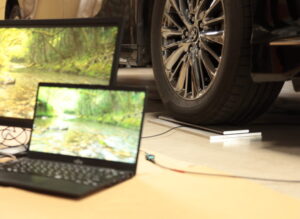

◇20 倍の側圧強度

スチール製アーマー非搭載のMPO ケーブルでは50kg で塑性変形が発生。
スチール製アーマー搭載により、1,000kg の耐久性を実証しました。

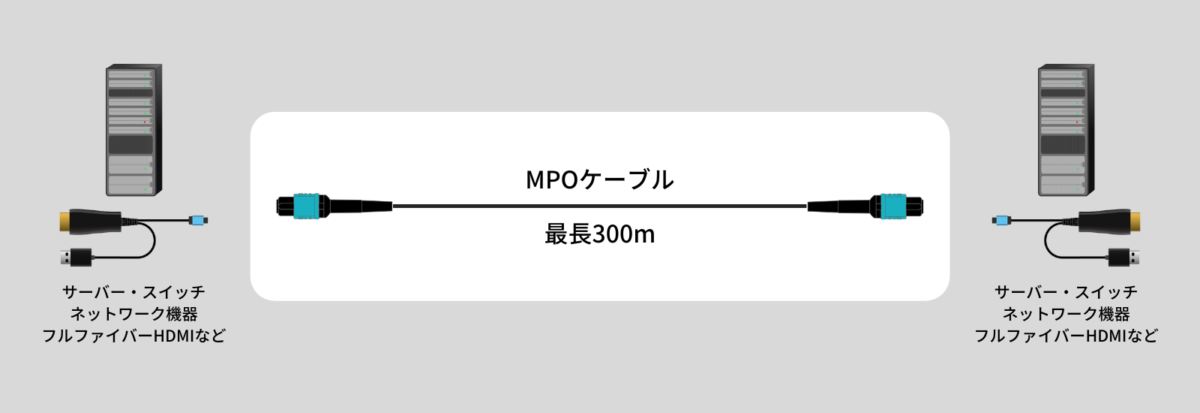

接続図

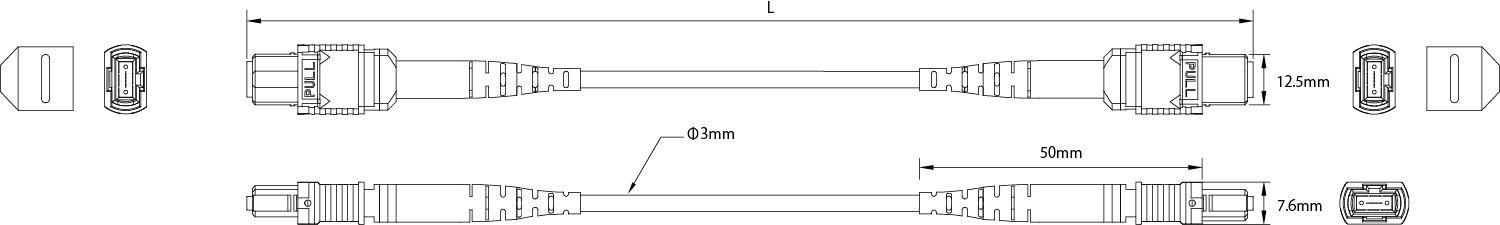

寸法図

ファイバータイプ	OM3 マルチモード 石英系GI型ファイバー
コア材質	石英ガラス
コア外径	50±2.5μm
クラッド材質	石英ガラス
クラッド外径	125±1.0μm
芯線	8芯/12芯
アーマー材質	スチール
アーマー外径	2.1±0.1mm
ジャケット材質	LSZH
ジャケット外径	3.0±0.1mm
難燃性	VW-1
許容張力	100N
側圧耐荷重（瞬間）	10,000 N/100mm
側圧耐荷重（継続）	2,000 N/100mm
ケーブル最小曲げ半径（固定時）	30mm
ケーブル最小曲げ半径（延線時）	60mm
使用温度範囲	-20℃～70℃
保管温度範囲	-20℃～70℃
