NDI® EFP製品システム

EC-N200は、SWIT NDI® EFPマルチカメラ制作システムのカメラアダプターです。このカメラアダプターは、カメラのSDI信号をNDI® High Bandwidthにエンコードし、またPGM NDI®ソースをデコードしてリターンビデオとして表示します。このシステムには、オンボードおよび外部のTALLYライトがあり、カメラマンとディレクター間のフルデュプレックスインカムをサポートしています。

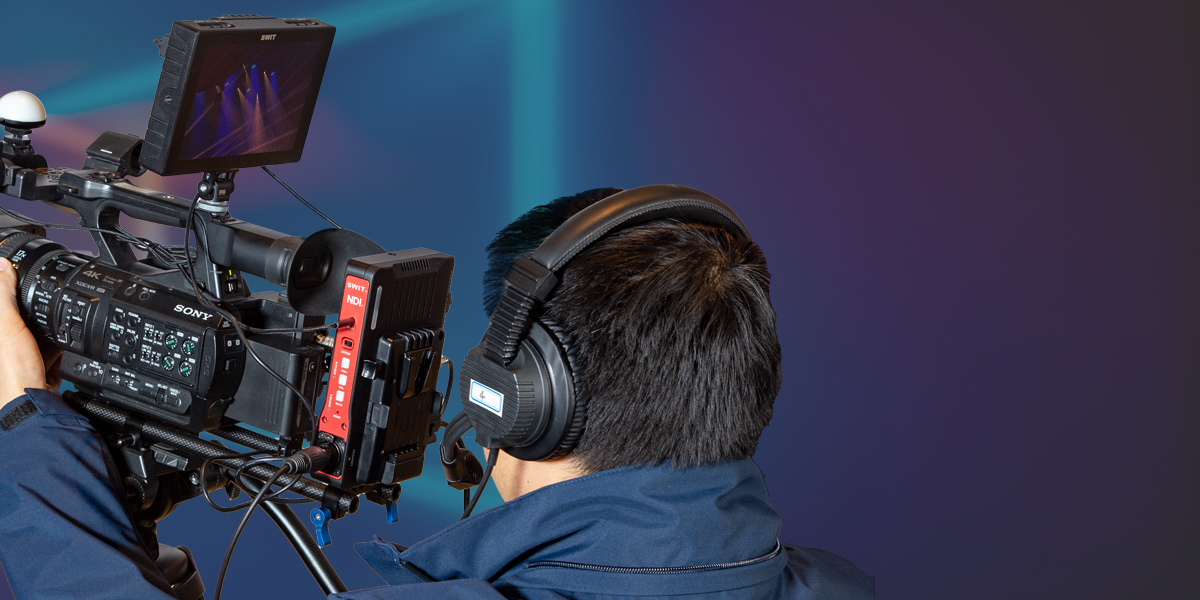

フルデュプレックスインカム

EC-N200は、5ピンヘッドセット接続をサポートし、SWIT ET-N80インカムコントロールパネルと連携することで、ディレクターとカメラマン間のフルデュプレックスインカムをサポートします。カメラアダプター上でインカムの音量を調整し、ディレクターに呼び出しをかけることができます。

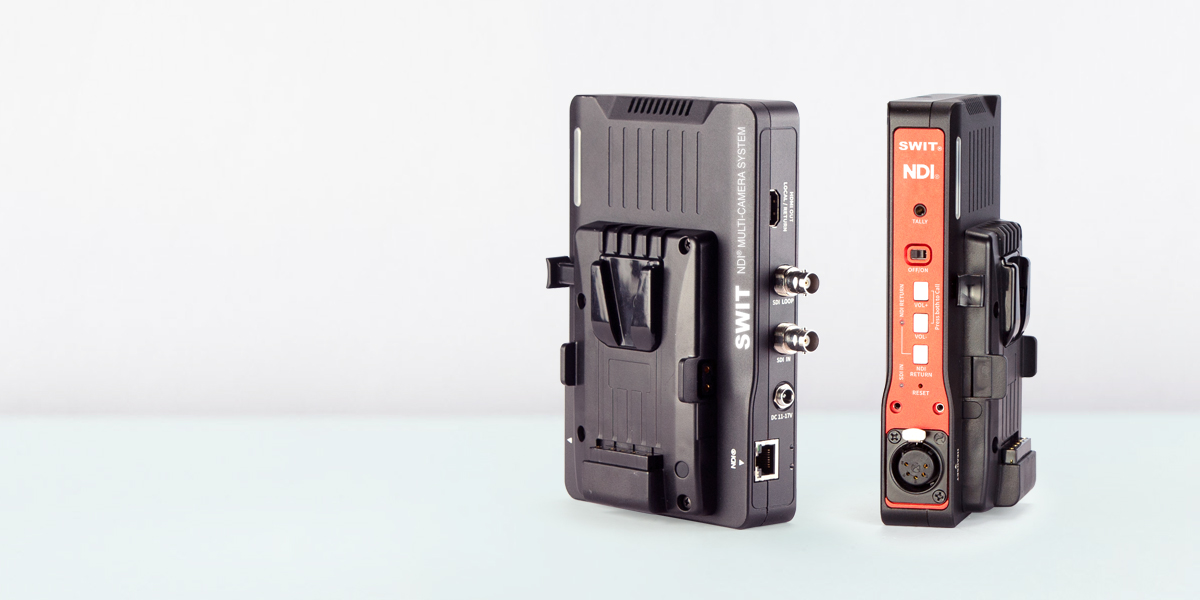

インターフェース

EC-N200は、3G-SDI入力とループ出力、ネットワークに接続されたNDI® High Bandwidth、およびローカルビデオとリターンビデオのためのHDMIモニター出力をサポートしています。カメラアダプターには、5ピンXLRヘッドセットコネクタと外部TALLYライト用の3.5mmジャックが備わっており、Vマウントおよび5.5mm DC-INを介して、またはPoE経由で電源供給されます。

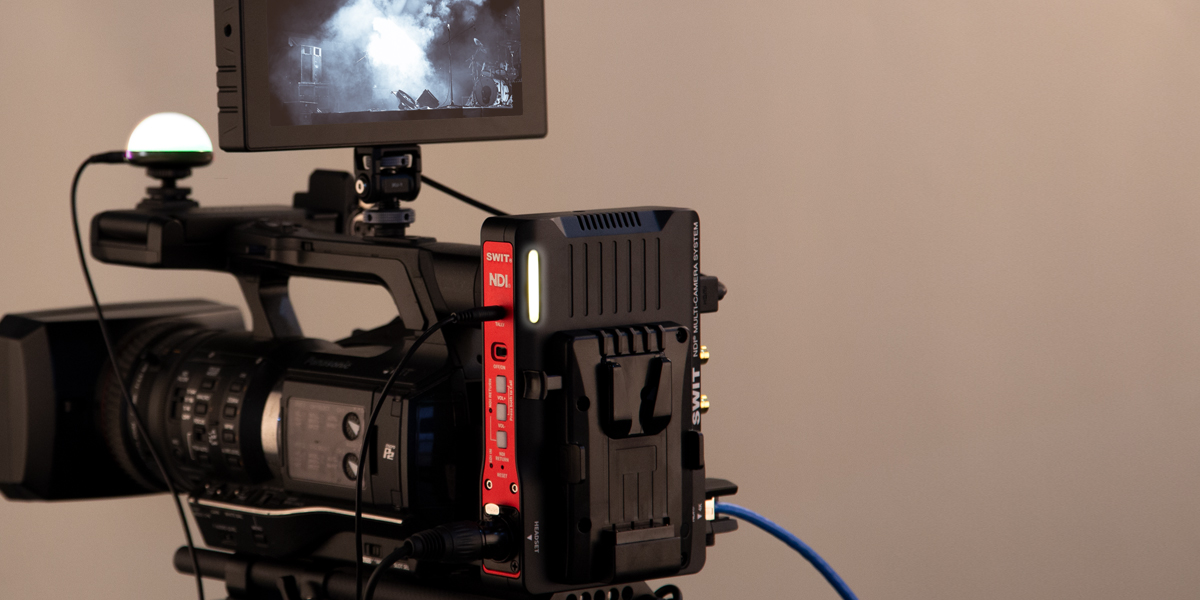

TALLYライト

EC-N200は、オンボードのバイカラーTALLYライトが装備されており、赤（PGM）と緑（PVW）を表示します。また、アンカー用にカメラの前面に取り付ける外部TALLYライトもパッケージに含まれています。

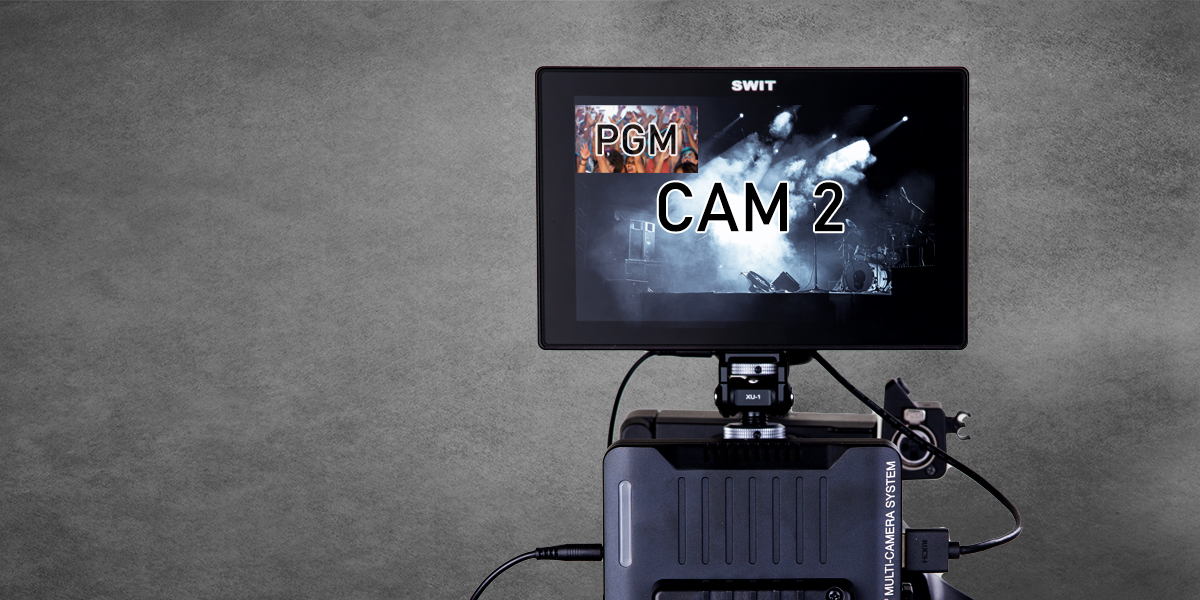

リターンNDI®ビデオスイッチ

EC-N200は、PGM NDI®ソースをデコードし、HDMIを介して出力します。カメラアダプターの「リターン」ボタンを押すことで、HDMIを搭載したモニターを使用して、ピクチャ・イン・ピクチャモードまたはフルスクリーンリターンビデオモードでローカルビデオとリターンビデオを表示することができます。

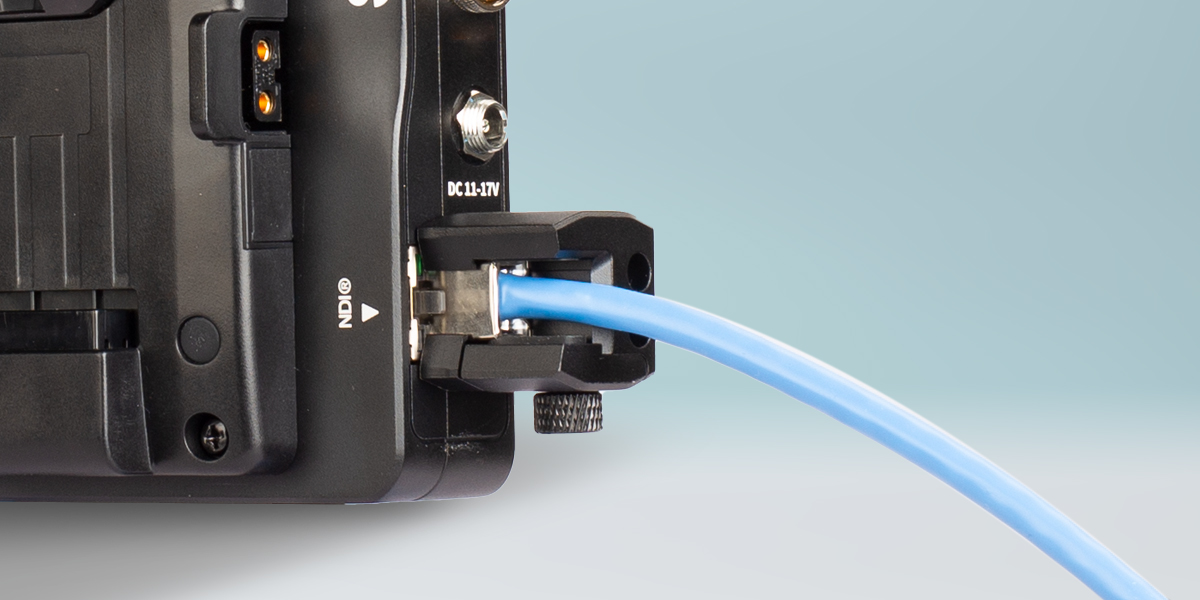

RJ45ケーブルクランプ

EC-N200には、標準的なRJ45ケーブルを固定するためのクランプが付属しており、ビデオ制作中の接続の信頼性を確保します。

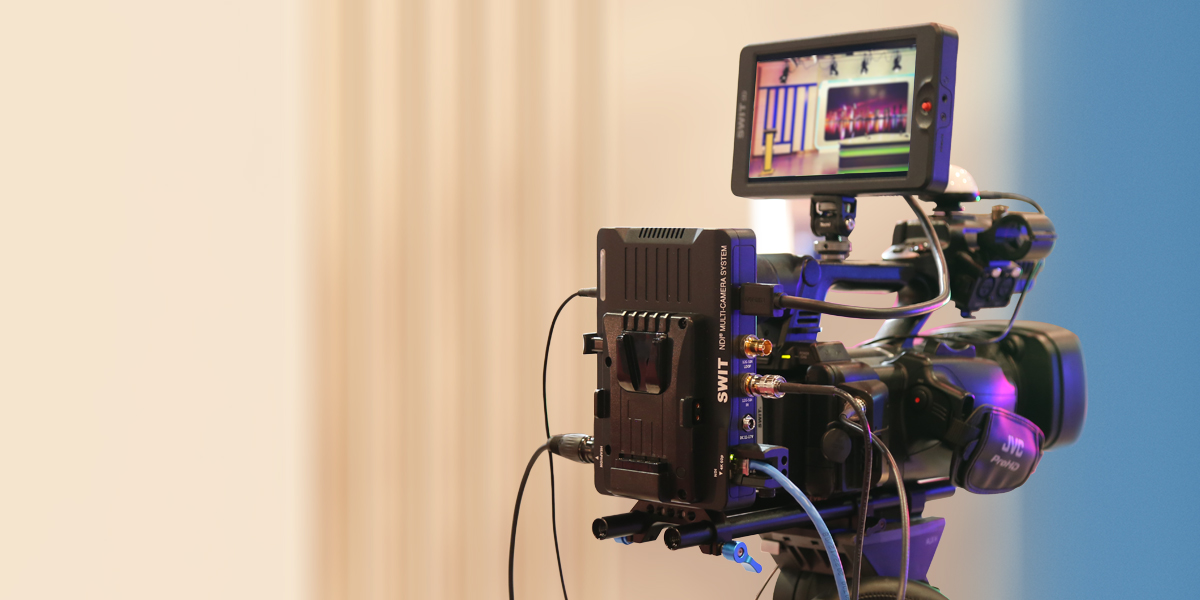

15mmロッドシステム

EC-N200には、カメラと三脚の間に取り付けるための15mmロッドシステムが含まれています。このロッドシステムは、あらゆる種類のENGカメラや三脚と普遍的に互換性があり、簡単に取り付けることができます。

システムダイアグラム

入力	■3G/HD/SD-SDI ×1
出力	■3G/HD/SD-SDI ×1 ■HDMI ×1 ■高帯域幅NDI ×1
フォーマット	■SDI 1080p (60/59.94/50/30/29.97/25/23.98) 1080i (60/59.94/50) 720p (60/59.94/50) ■NDI 1080p (60/59.94/50/30/29.97/25) 1080i (60/59.94/50) 720p (60/59.94/50) ■HDMI 1080p (60/59.94/50/30/29.97/25/23.98) 1080i (60/59.94/50) 720p (60/59.94/50)
NDI帯域幅	1080p 150Mbps - 200Mbps *NDI | 3.0非対応
NDIコーデックの遅延	60ms
DC/バッテリー入力	11-17V、1.5A
DC出力	14.4V D-tap×1 8.4V(Reg) 3A ポール ×1
PoE電力入力	42-57V、0.5A
消費電力	16W
動作温度	0-40°C
寸法	139.23×176×52.5mm
重量	742g
付属品	■5pin シングルイヤーヘッドセット ■カメラベース付き15mmロッドレール ■15mmロッドクランプ（納品時取付済み） ■外部TALLYライトとケーブル、コードシュー ■RJ45ネットワークケーブル固定具（納品時取付済み） ■D-tap to 5.1/2.1mm DCケーブル
