LEDバックライト付き9インチIPS液晶

M-1093Fは、フルHD1920×1200解像度、LEDバックライト、コントラスト1000:1、視野角 水平：170°/垂直：170°の9インチIPS（In-Plane Switching）液晶パネルを2枚搭載したラックマウント2連モニターです。

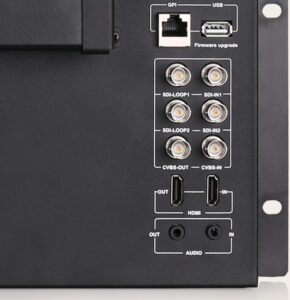

入出力インターフェイス

SDI / HDMI / CVBS / アナログオーディオに対応

2K/3G/HD/SD-SDI入力×2系統
2K/3G/HD/SD-SDIループ出力×2系統
HDMI 1.3入力×1
HDMI 1.3ループ出力×1
CVBS入力×1
CVBSループ出力×1
3.5mmアナログ音声入力×1
3.5mmアナログ音声出力×1

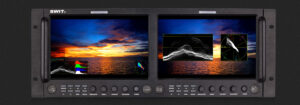

映像解析アシスタントパターン

波形／ベクトルスコープ／ヒストグラム

M-1093Fは、波形（Y/Pb/Pr/R/G/B）、ベクトルスコープ、ヒストグラム（R/G/B/Y）、デジタルビデオの品質情報（明るさ、色、彩度など）を表示することができます。表示は個別にオン/オフすることが可能で、位置（上下左右）、サイズ、色、半透明を選択することができます。

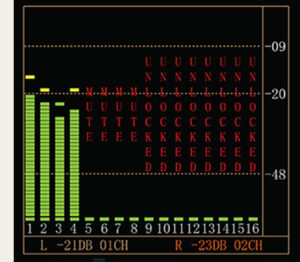

エンベデッドオーディオモニタリング

最大16chメーター（アラート、セレクト出力付き）

M-1093Fは、SDI-16chおよびHDMI-8chのエンベデッドオーディオ・メーターを表示し、マークとオーディオ異常警告情報を表示します。また、選択した2chの音声を3.5mmソケットまたはスピーカーから出力することも可能です。オーディオメーターパターンの位置は4隅から選択でき、2ch/8ch/16chの表示が可能です。また、スケールマーカー、アラート情報、半透明も選択することができます。

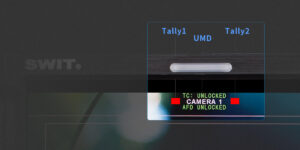

UMDとテキストタリー表示

TSL3.1/4.0プロトコルのUMDおよびText-Tally表示に対応しています。TSLアドレスを1～126個まで選択でき、最大8文字を表示可能です。UMD/TALLY信号は、モニター背面のRJ45（RS485）ポートから入力することができます。

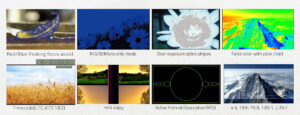

ピーキング、R/G/B/モノラルのみ、ゼブラ、フォルスカラー

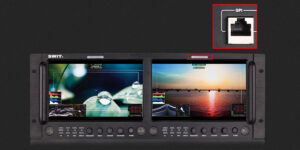

3色TALLYライト

各画面には赤、緑、黄の3色のタリーライトがあり、RJ-45ポート（GPI）でタリーライトを制御することができます。

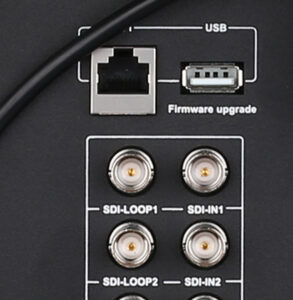

USBファームウェアアップグレード

M-1093Fのファームウェアアップグレードは、背面のUSBポートへ最新のファームウェアを格納したUSBメモリを接続することで、PCを介さず行うことができます。

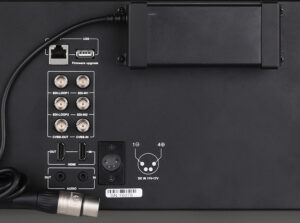

電源

M-1093Fは、DC6.5-24V電源入力の4ピンXLRソケットを搭載しており、モニター背面にAC-DCアダプターを固定することができます。

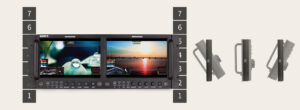

インストール

M-1093Fは、標準的な19インチラックマウント固定で、高さ4Uを占有します。また、上下に±30°回転することが可能です。



付属品

AC-DCアダプター

ディスプレイサイズ	9インチ×2
ディスプレイエリア	191.52×119.70mm
解像度	1920×1200
アスペクト比	16:9 (4:3調整可能)
輝度	450cd/m2
コントラスト	1000:1
カラー	1677万色
視野角	水平：170度、垂直：170度
入力	■BNC ×2　2K/3G/HD/SD-SDI ■BNC ×1　Composite ■HDMI ×1　HDMI ■3.5mm ×1　Analog audio
出力	■BNC ×2　2K/3G/HD/SD-SDI ループ出力 ■BNC ×1　Composite ループ出力 ■HDMI ×1　HDMI ループ出力 ■3.5mm ×1　SDI, HDMI, Analog audio出力
ビデオフォーマット	■SDI 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (60 / 59.94 / 50) 1080p (60 / 59.94 / 50) 1080i (60 / 59.94 / 50) 1080p (30 / 29.97 / 25 / 24 / 23.98) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 720p (60 / 59.94 / 50) 480i (59.94) 576i (50) ■HDMI 480i/ 576i / 480p / 576p 1080i (60 / 59.94 / 50) 720p (60 / 59.94 / 50) 1080psf (30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) ■CVBS NTSC / PAL
入力電圧	DC 6.5V-24V
消費電力	36W以下
動作温度	0°C～+40°C
動作湿度	10%～90%
保管温度	-15°C～+60°C
保管湿度	10%～90%
外形寸法	484×177×112.8mm
重量	2.8kg
